Hast Du Dich nicht auch schon mal gewundert, warum lt. den gängigen Internetseiten für Propagation eigentlich das beste Funkwetter herrschen müsste? Die Erklärung ist recht einfach. Diejenigen die diese Werte veröffentlich, wissen oft nicht was sie da eigentlich veröffentlichen. Denn es gibt lokale aktuelle Werte, lokale Tageswerte, globale aktuelle Werte, globale Tageswerte usw. und die werden munter durcheinander geworfen.

Obendrein haben einige Staaten damit aufgehört Werte zu veröffentlichen da diese auch für militärische Aktionen nutzbar sind (GUS) oder sie als wirtschaftlich unnötig eingestuft werden (USA).

Gesamtübersicht Welt der Ionostationen (grün = aktiv, blau = tote Station, errechnet)

Das hat mich geärgert, denn es gibt wohl nichts frustrierenderes als das Auto mit dem notwendigen Equipment zu packen um dann vor Ort dem Rauschen zuzuhören. So wurde die Idee geboren, ein fundiertes Propagationssystem zu entwickeln welches gut strukturierte taktische Dashboards bereitstellt und Ausbreitungsbedingungen abschätzen zu können.

Was ist dafür nötig?

Unterscheiden wir zuerst einmal zwei Dinge. Wissenschaftliche Erkenntnisse und Realität. Was ich damit meine ist: Lt. exakter Werte an meinem Standort, dürften keine guten Ausbreitungsbedingungen herrschen. Schaue ich aber in Spot-Listen nach, brummt es gerade auf allen Bändern. Warum ?? Diesem stellt sich PropMagic entgegen in dem es beides Darstellt, die gemessenen Werte, aber viel wichtiger noch, die Liste der "spotted" Stations. D.h. das was in der Realität passiert.

Der Grund das reine Messwerte nicht ausreichen, liegt darin dass wir keine flächendeckende Überwachung z.B. für MUF (max. useable frequency) mehr haben, die Gründe habe ich zuvor genannt. So kann es zu Bereichen kommen, wo die MUF recht gut ist, aber gar nicht erfasst wird, da dort eine weisser Fleck (keine Station) auf der Landkarte ist. Die Inonsphere-Stationen in Europa sind zwar recht Flächendeckend, im Rest der Welt aber recht dürftig verteilt. In deer nachfolgenden Darstellung sind aktuelle (echte / aktuell gemessene) Werte in grün dargestellt. Blaue Punkte sind errechnete Werte (aus der SFI abgeleitet) an Standorten aktuell "toter" Ionsonde-Stationen und weichen meist sehr stark von der Realität ab.

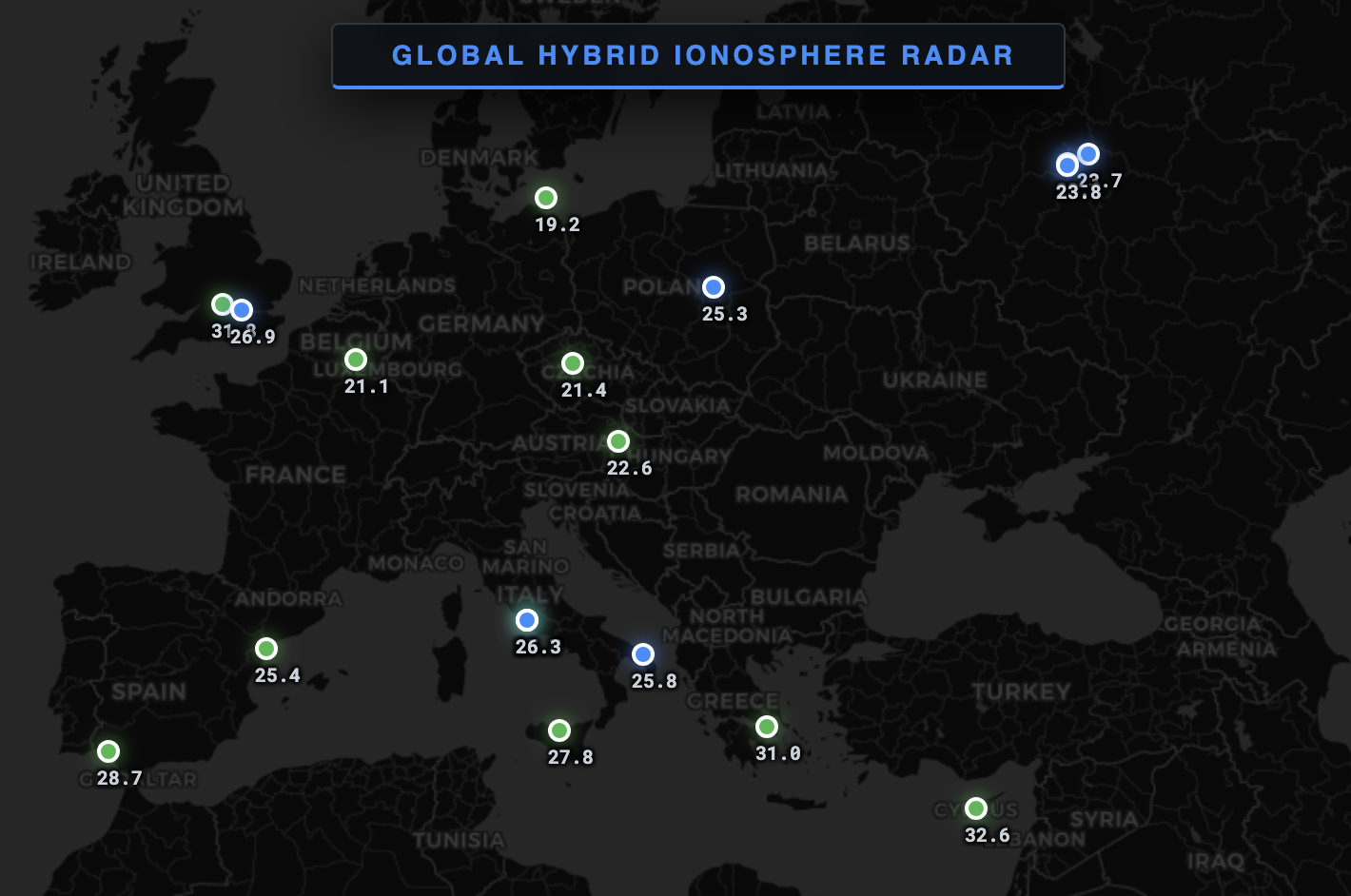

Stationsabdeckung Europa

MUF ist aber nicht alles, Hinzu kommen noch eine Vielzahl von Werten, die z.B. von der GFZ in Potsdam zur Verfügung gestellt werden. Eine Übersicht der Werte findet sich in PropMagic in Form vergangener Datensätze und Voraussagen. Zusätzlich zu den aktuellen Daten, kommen die Spotlisten zum Zuge, in dem die Realität besser abgebildet wird. Wie sonst, wenn nicht an den Spotlisten kann ich plötzliche Bandöffnungen erkennen. Die Messwerte ändern sich bestenfalls alle 3 Stunden, bei MUF alle 2 - 30 Minuten.

Zu dem Thema Propagation habe ich eine wissenschaftliche 3-teilige Abhandlung verfasst, zu finden hier im Blog als "Die PropMagic Bibel Teil I - III"

Aber was stellt PropMagic eigentlich dar? Grundsätzlich ist PropMagic Standort-Orientiert. D.h. das vom Operator festgelegte Grid ist die Basis für alle Berechnungen die den Standort betreffen. Sprich Wetter, Sonnenauf und -untergang, MUF / F0f2, Land und Kontinent. Desweiteren versucht PropMagic Dinge übersichtlich darzustellen ohne die Webseite zu Überfrachten.

1. Konstante Darstellung (Header und Footer) Als HUD der wichtigsten Parameter und Werte für den Operator. Dies ist die Temperatur in °C und °F, lokale und UTC Uhrzeit, Sonnenauf- und untergang, SFI, SSN, kp, ap, Land, Ort und welcher Spotserver gerade herangezogen wird.



2. Eine Greyline Visualisierung Welche Kommunikation findet irgendwo in der Welt über HF, auf unterschiedlichen Bändern und Modulationsaten statt. Der Betrachter kann dabei zwischen den verschiedensten Bändern, Modulationsarten und Darstellungsweisen wählen. Selbstverständlich ist die Grafik animiert. Die sendende Station wird mit Rufzeichen angezeigt die hörende Station (Spotter) nur als Endpunkt.



3. Die Heatmap Es kostete ziemlich viel Hirnschmalz und gehörigen Programmieraufwand, um eine klare Darstellung zu erzielen, möglichst viele Vektoren der Betrachtung zu realisieren, aber auch Filter (Band, Kontinent, Modulationsart) verfügbar zu machen damit man sich auf das aktuell Wesentliche konzentrieren kann. So kann ich die Aktivitäten per Band sehen, aber auch die Kommunikation zwischen Kontinenten und Kontinente einzeln betrachten.



4. ITU-Prediction Da die VOACAP Engine doch schon relativ alt ist, wurde hier die modernere ITU Predicition Engine (ITU's ITURHFPROP ITU-R P.533-14) verwendet. Daraus ergeben sich fünf verschiedene Möglichkeiten der Berechnung. Point to Point, Area, Beacons, Planner und Radcom. Wobei die meisten Parameter frei wählbar sind.

   Bei der Point to point Berechnung wird zwischen zwei Punkten errechnet, wann bei welcher Frequenz und mit welcher Antenne bei welchem Störpegel welche Ergebnisse zu erwarten sind.



   Die Area-Coverage bildet ab, ob mit den gewählten Parametern zum gewählten Zeitpunkt eine Verbindung (und wohin) theoretisch möglich ist.



   Die Auswertung des NCDXF Beacon Netzwerkes ist ein weiteres Instrument Propagation zu bestimmen.



   Der Prediction Planner gibt die Möglichkeit eine vorgefertigte oder selbstgeflegte Liste auszuführen um die entsprechenden Prdictions zu den einzelnen Zielen zu erfahren.



   Der RadCom Planner entspreicht der von der Radio Society of Great Britain monatlich in ihrem Magazin (RadCom) herausgegebne Propagationsliste für 32 Ziele im 24h Raster.

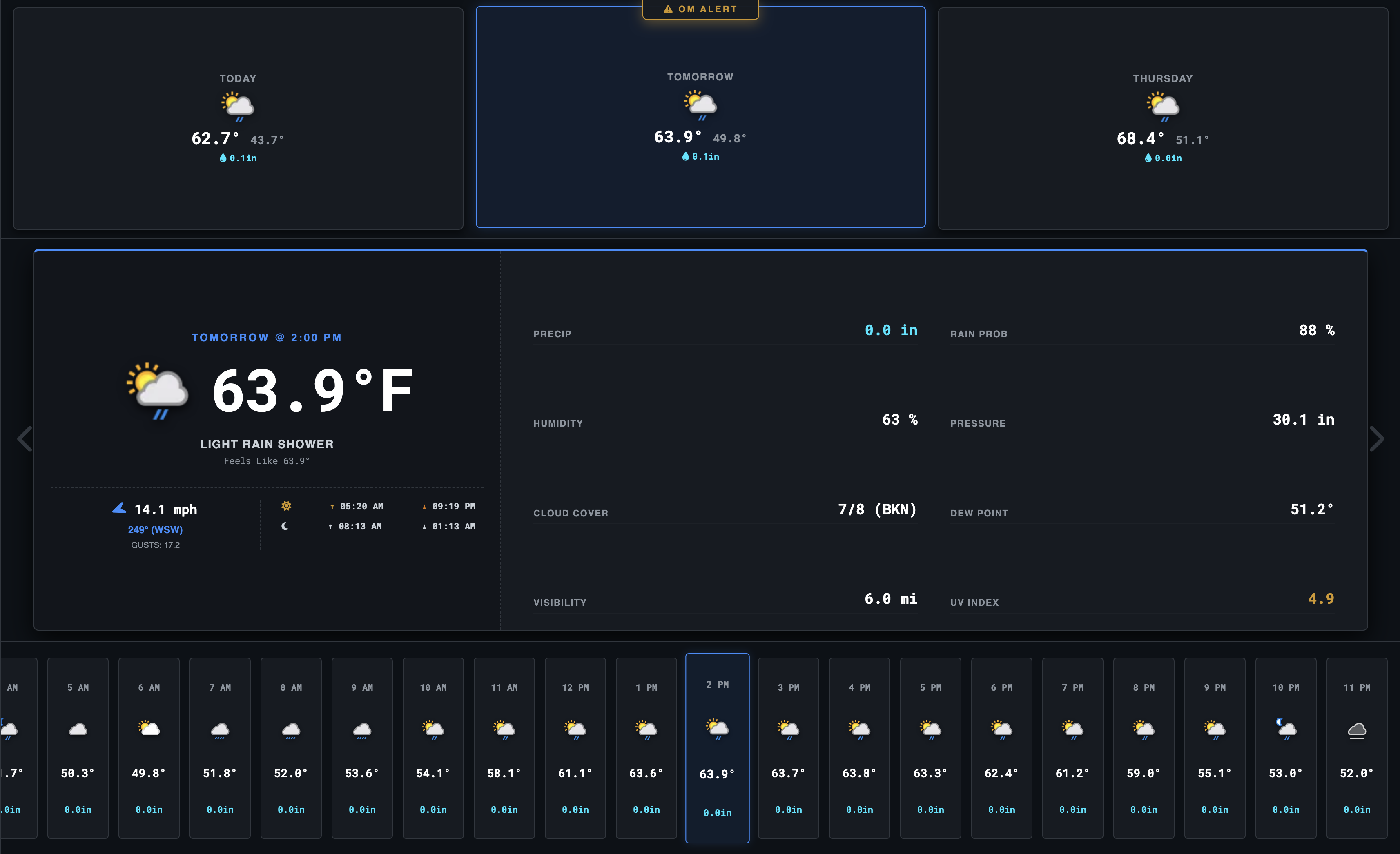

5. Das Wetter PropMagic gibt zusätzlich noch eine 3-tägige Wettervorhersage aus mit Warnungen offizieller Quellen und kalkuliert für den Betreiber. Der Clou ist aber, das bei Mausklick alle Werte von Metrisch auf Imperial umgerechnet werden, so dass man im QSO nicht immer nach Umrechnungstabellen suchen muss.



Haftungsausschluss: PropMagic ist eine kommerzielle SaaS-Plattform (Software as a Service), die weder die Vollständigkeit noch die Richtigkeit der Daten gewährleistet, da sie externe Datenquellen nutzt. Darüber hinaus gilt ein strikter Haftungsausschluss, da sich jeder Nutzer darüber im Klaren sein muss, dass die angebotenen Daten weder von DXScout noch von PropMagic selbst erhoben werden. Gesunder Menschenverstand und Urteilsvermögen sind gefragt.
